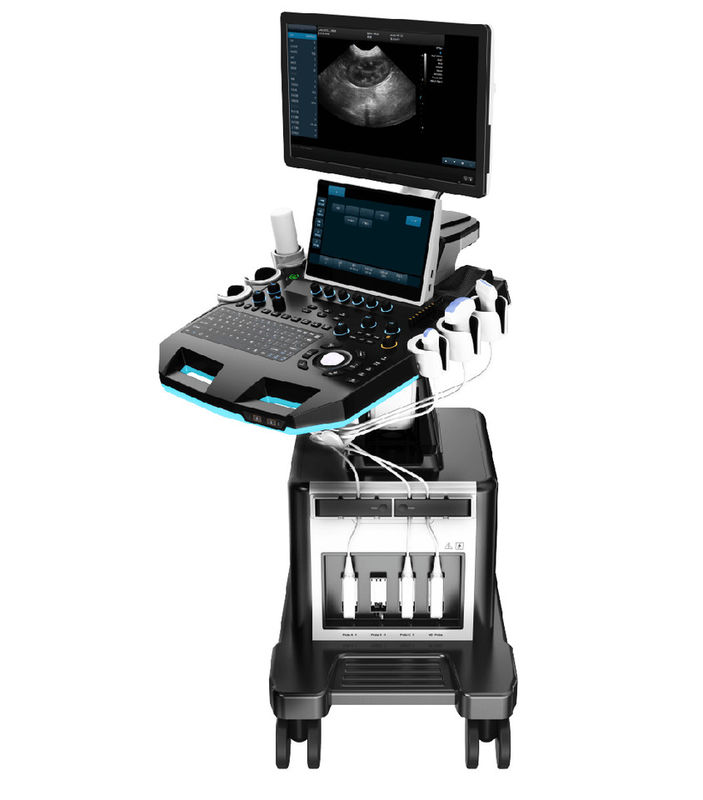

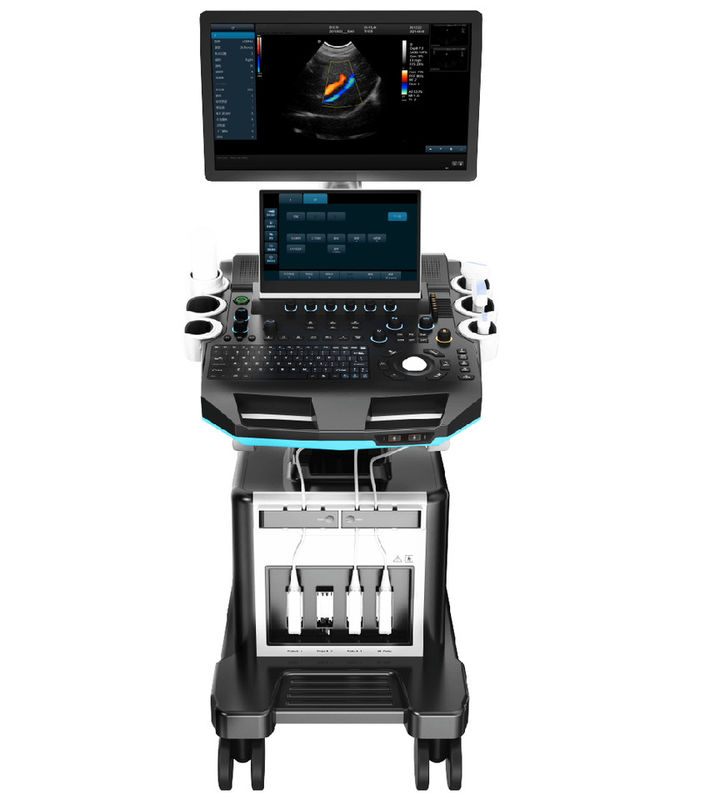

Konsol Ergonomis 64 Saluran Mesin Ultrasound Hewan Portabel Untuk Hewan

2. Aplikasi dan Laporan

2.1 Untuk memenuhi kebutuhan pemeriksaan dan diagnosis rumah sakit hewan peliharaan dan lembaga penelitian ilmiah di bidang sistem pencernaan, sistem reproduksi, sistem kemih, pemeriksaan fisik, dll.

3. Spesifikasi Utama

3.1.Full Digital Color Doppler Ultrasonic Mainframe

5. Spesifikasi Sistem

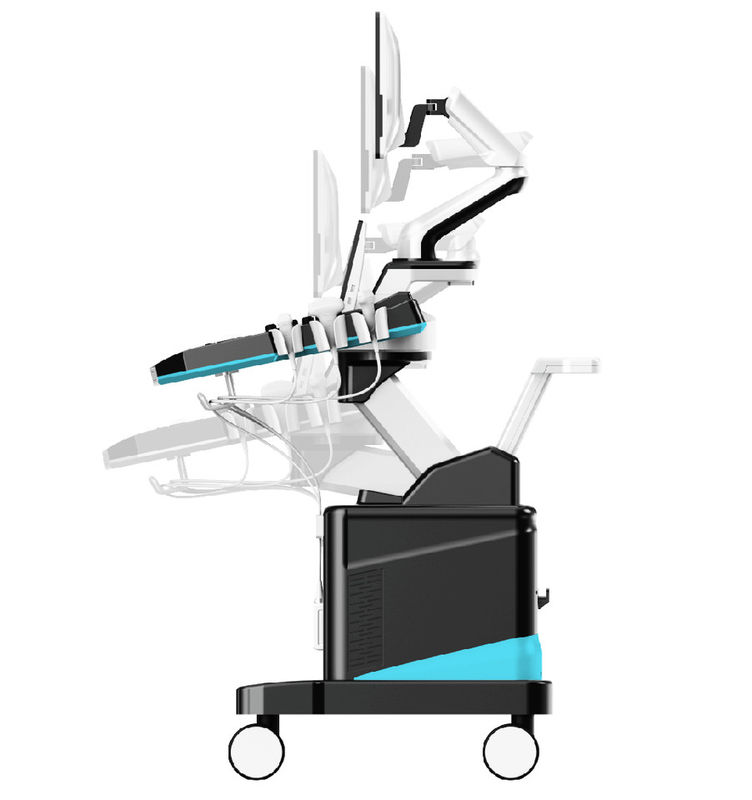

5.1 Monitor: Monitor LCD medis beresolusi tinggi 21,5 inci, sudut yang dapat disesuaikan

Layar sentuh 13,3 inci, mendukung multi-sentuh

Mode pencitraan 5.3.2D

1) Beamformer Digital Penuh

2) Pemfokusan dinamis penuh digital, apertur variabel digital, dan perubahan jejak dinamis, A/D≥15 bit

3) Mode penerimaan: transmisi dan penerimaan saluran ≥1024, pemrosesan paralel multi-sinyal

4) Kepadatan garis: ≥512, terlihat dan dapat disesuaikan

5) Di bawah mode B, nomor fokus≥10 level, posisi fokus terus disesuaikan

6)TGC: 8 segmen dapat disesuaikan

7) Dapatkan: B / M / D dapat disesuaikan secara terpisah, ≥100dB

8)★Rentang dinamis:≥180dB

9)★Kedalaman pemindaian maks:≥360mm

10) Skala abu-abu: 0-67, terlihat dan dapat disesuaikan

11) Kekuatan suara: 1%-100%

12) Linear array probe defleksi independen dua dimensi

13)ZoomPIP(1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 kali)

5.4.Mode Pencitraan Doppler Warna

1) Pencitraan: termasuk kecepatan, variasi kecepatan, energi, tampilan energi arah, dll

2)Mode tampilan: B/C,B/C/M,B/POWER,B/C/PW

3) Kepadatan garis≥3 tingkat

4) Teknologi penyembunyian warna: tanpa kembali ke mode B dapat menyembunyikan mode C, hanya tampilan penggaris kecepatan warna

5) Grafik aliran darah, profil aliran warna untuk mengukur kecepatan intravaskular

5.5.Pencitraan Doppler Spektral

1)Tampilan: layar penuh, dupleks / tripleks (hanya PW)

2) Dapatkan: ≥100dB

3) Kecepatan ≥4 tingkat disesuaikan

4) Kecepatan pemindaian maks: PWD: Kecepatan aliran darah positif atau negatif≥7.6m/s;

CWD: kecepatan aliran darah≥20.0m/s, min:≤5 mm /s (sinyal Nonnoise)；

5) Nol pergeseran disesuaikan ≥8 tingkat

6)Mode tampilan: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, dll

7) Fungsi amplop spektrum, Pengukuran Manual

8) Kontrol tampilan: mundur, pergeseran nol, penyegaran B, ekstensi D, ekstensi B/D, dll

9) Teknologi Smart Doppler: bebas beralih antara mode B+CFM real-time dan mode PW real-time

5.6.★PView wide field imaging (opsional)

1) Layar beresolusi tinggi, panjangnya bisa mencapai 50cm

2) Pencitraan mendukung penghapusan ke depan, tidak perlu pencitraan ulang

3) Dengan mode pencitraan tampilan lebar dua dimensi dan mode pencitraan tampilan lebar warna

5.7.Probe: pita lebar dengan konversi frekuensi, konversi frekuensi independen di bawah B dan CFM

1) Konversi Frekuensi Dasar≥3 level;

2) 1. Probe cembung

Frekuensi dasar: konversi frekuensi sembilan tingkat

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Frekuensi Harmonik: 4.0MHz/4.6MHz/5.0MHz, konversi frekuensi tiga tingkat

2. Probe linier

Frekuensi dasar: sembilan tingkat konversi frekuensi 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Frekuensi Harmonik: 8.0MHz/9.2MHz/10.0MHz, konversi frekuensi tiga tingkat

3. Probe array bertahap

Frekuensi dasar: sembilan tingkat konversi frekuensi 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Frekuensi Harmonik: 3.4MHz/3.8MHz/4.2MHz, konversi frekuensi tiga tingkat

4. Probe array bertahap frekuensi tinggi

Frekuensi dasar: delapan tingkat konversi frekuensi: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Frekuensi Harmonik: 6MHz/7MHz/8MHz, konversi frekuensi tiga tingkat

5.8 Probe mikro-cembung

Frekuensi dasar: konversi frekuensi delapan tingkat

3,0MHz/3,5MHz/4,0MHz/5,0MHz/5,4MHz/6,0MHz/7,0MHz/8,0MHz

Frekuensi Harmonik: 6.0MHz/7.0MHz/8.0MHz, konversi frekuensi tiga tingkat

5.9 Persyaratan teknis untuk probe cembung elektronik:

Frekuensi: 2,0-5,4 MHz, resolusi lateral: ≤2 (kedalaman≤80), ≤3mm (80＜kedalaman≤130)

resolusi aksial: ≤1 (kedalaman≤80), ≤1mm (80＜kedalaman≤130)

zona mati:≤3mm;Akurasi posisi geometris: luas:≤5%;memanjang:≤5%

mendeteksi depth≧240 mm

5.10 Persyaratan teknis untuk probe linier elektronik

Frekuensi: 4,0-13,3MHz, resolusi lateral: ≤1 (kedalaman≤40), resolusi aksial: ≤0,5(深度≤50),zona mati:≤3mm,Akurasi posisi geometris: luas: ≤4%;memanjang: ≤2%

mendeteksi depth≧100 mm

6 Pengukuran/Analisis dan Pelaporan

6.1 Pengukuran umum: jarak, luas, elips, garis silang, sudut, rasio jarak, volume, Volume (elips), rasio luas, diameter, sudut sambungan.

6.2 Pengukuran Khusus

1) Jantung: Amplop spektrum otomatis, LV, diameter arteri Paru Utama, RVEDd, RVED, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, katup pulmonal, vena pulmonal, RV, suara jantung janin Doppler, LVET, LVM, LVMI, AV

2) Vaskular: carotid intima (IMT), rasio stenosis panjang, rasio stenosis area, IMT (dinding belakang), IMT (dinding depan)

3)★OB:Anjing: GSD, CRL, HD, BD;Kucing: BD, HD;Babi: HLA, SLA;

Sapi: CRL, BTD, BUD;Ovine: SCRL;Kuda: GSD(H), ESD (V)

4) Pengukuran urin: Prostat, sisa urin, ginjal kiri, ginjal kanan, kelenjar adrenal kiri, kelenjar adrenal kanan, testis kiri, testis kanan, vesikula seminalis kiri, vesikula seminalis kanan.

5) pengukuran perut: hati, saluran hepatik umum, diameter vena portal, kantong empedu, saluran empedu umum, pankreas, limpa, diameter aorta perut, ginjal.

6) Organel.
